在回国后，庄育智积极参与了李薰召集的留学生归国计划，为创建中国科学院金属研究所做出了重要贡献在他的努力下，金属研究所从初期就针对国民经济恢复的需要，解决了东北钢厂的钢材质量问题，尤其在钢中夹杂物和薄板夹层研究领域取得了领先地位针对抚顺石油三厂的高压加氢装置爆炸事故，他深入研究复相；在渗碳体及基体多相存在的情况下，石墨晶核最容易在渗碳体与周围固溶体的界面上产生如果铸铁内有各种硫化物氧化物等夹杂物微粒，则石墨晶核的形成就比较容易要使白口铸铁中存在的石墨晶核继续长大，必须具备碳原子能强烈扩散的条件纯铁碳合金较难于石墨化，有促进石墨化的元素存在时，能加速石墨；适宜于生产现场初步判断钢种光谱分析法和看谱镜法30电子探针可以分析合金中第二相或夹杂物的成分，测定金属材料中的偏析和晶界偏析，化学热处理渗层中元素分析等31离子探针对断口表面的氢元素进行分析是离子探针的主要特点之一，是目前微区成分分析中唯一能检测氢的仪器32金 我；此外，在金相试样的磨制过程中，试样制备不好，会出现夹杂物或拖拽，在显微镜下观察，也会出现类似的带尖角的块状石墨因此，我们在工作中评判“带尖角的块状石墨”时，要根据试样的制备情况化学成分热处理的工艺来综合分析，只要不是初生的直片状，都不是C型石墨；1 提高材料的纯净度，降低不锈钢材料基体中夹杂物的含量2 改善成分设计及热冷轧退火工艺，降低不锈钢材料基体中δ铁素体的含量在保温杯等制品加工过程中，可通过以下工艺措施减轻或避免由夹杂物或δ铁素体缺陷导致的开裂现象1 将成形方式由减薄拉深改为等厚拉深2 增加拉深道次，增大凹模。
而玉钢的非金属夹杂物通常比较集 中，没有夹杂物的部分的玉钢还是比较纯净的在随后的锻造中，这些处在碎片边缘的夹杂物会因为铁表面氧化剥落和自身缺少塑性的原因而脱落分离尽管如此， 玉钢的残留的非金属夹杂物还是非常令人担心的，所以用玉钢打制的刀必须经过反复的折叠锻炼，将夹杂物造成的缺陷沿着刀的纵向拉长变；2断口遗传有过热组织的钢材，重新加热淬火后，虽能使奥氏体晶粒细化，但有时仍出现粗大颗粒状断口产生断口遗传的理论争议较多，一般认为曾因加热温度过高而使MnS之类的杂物溶入奥氏体并富集于晶界面，而冷却时这些夹杂物又会沿晶界面析出，受冲击时易沿粗大奥氏体晶界断裂3粗大组织的遗传有粗大马氏；钢中的主要有害元素有硫磷氮氧硫多数以FeS的形式存在于钢中，它是一种强度较低和性质较脆的夹杂物，受力时容易中，降低钢的强度和疲劳强度，同时硫对热加工和焊接很不利，且偏析严重磷多数溶于铁素体中形成固溶体，磷虽能提高钢的强度和耐腐蚀性能，但显著提高了脆性转变温度，增大了；他的早期研究涵盖了钢中夹杂物和薄板夹层，以及复相不锈钢中的δ铁素体恒温分解，这些工作对于提升中国钢铁和石化工业的生产效率起到了推动作用进入80年代，庄育智在稀土过渡金属化合物的结构和磁性研究领域取得了突破性的基础研究成果，他的创新性工作极大地推动了中国磁性和磁性材料学科的发展，为中国。
采用Si+Mn脱氧后，使钢水可浇性好不堵水口，又不使铸坯产生针孔或皮下气泡，要控制钢水中溶解氧OD在10～20×106对于含碳较高的硅镇静钢如高碳硬线钢弹簧钢，为避免Al2O3夹杂的有害作用，一般不加铝脱氧，而是用低铝的铁合金脱氧，钢水中的酸溶铝Als极低lt0002；钢中存在的主要有害元素包括硫磷氮和氧硫通常以FeS的形式存在于钢中，这种夹杂物会导致钢的强度降低且性质变脆在受力时容易断裂，同时降低钢的强度和疲劳强度硫对热加工和焊接的过程也有害，容易造成严重的偏析磷主要溶解在铁素体中，能够提高钢的强度和耐腐蚀性能，但同时也会显著增加钢；金属的凝固是指金属由液态向固态的相变过程，所涉及的范围比较广泛，包括从宏观上研究铸锭及铸件的宏观结构缺陷及宏观偏析同时研究其显微结构，包括晶粒大小取向和形状，晶内树枝状结构，以及非金属夹杂物显微疏松和其他亚微观缺陷也从原子尺度研究合金元素的微观偏析，微观晶体缺陷如位错空位等。

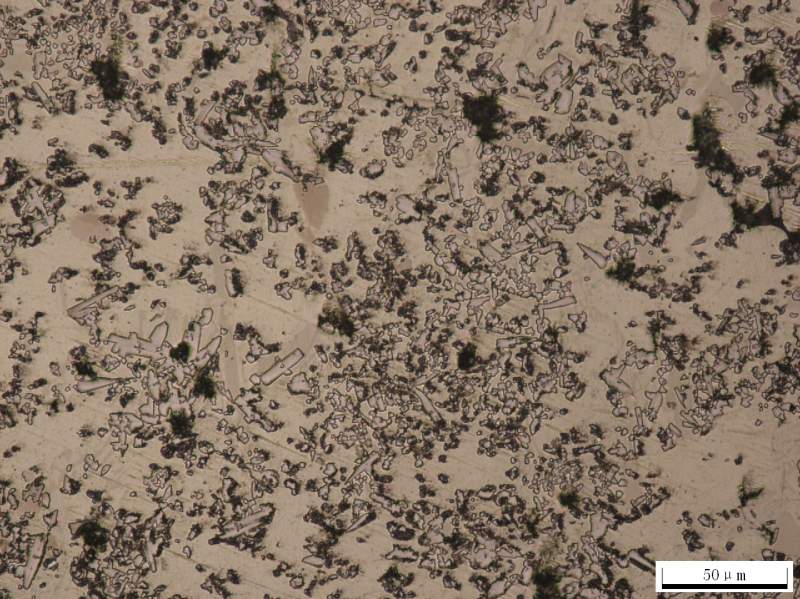

根据冶炼时脱氧程序的不同，钢可分为沸腾钢镇静钢和半镇静钢 镇静钢为完全脱氧的钢通常注成上大下小带保温帽的锭型，浇注时钢液镇静不沸腾由于锭模上部有保温帽在钢液凝固时作补充钢液用，这节帽头在轧制开坯后需切除，故钢的收得率低，但组织致密，偏析小，质量均匀优质钢和合金；图6母材原始组织，珠光体和铁素体，呈轧制的带状分布状态图中铁素体中间的灰色长条状夹杂物为硫化物，轧制时塑性夹杂物沿轧制方向变形成长条状，而夹杂物可以成为铁素体析出长大的外来非自发成核核心，所以在轧制材料中经常可以看到铁素体中心有长条状分布的硫化物45钢属中碳钢，其可焊性比低碳钢差；25 本文分析计算了轴承钢钙处理时，点状夹杂物生成及转变的热力学规律26 该系统避开了干度测量的困难，利用双重校验方法及基于故障机理的效率修正方法，初步解决了核电机组湿蒸汽汽轮机的热力计算问题27 现在我将用另一种，有些复杂的办法来推导这一关系，在这一过程中引入，我们今后会常接触到；在这种情况下是钢和铸铁的问题，钢加热到1100时是奥氏体组织，具有可锻性铸铁的碳主要以片状石墨形态存在，断口呈灰色，简称灰铁熔点低一锻就碎了望采纳 玉钢。
添加新评论
